A-AdB TSケーブル接続
戻る


★ Ver 2.5.4 よりケーブルでの接続が可能となりました。



  Android版は、TSとは「BlueTooth」による接続のみでした。
 今回、TSケーブルによる接続が可能となりましたので、BlueToothの無いTSでも
 容易に使用できるようになりました。

 使用機器の環境は、下記になります。
・Android機に、[USBホスト](OTG)機能がある事。USBホスト(OTG、USB On-the-Go)
・Android OSのバージョンは、4.0 以上である事。
・USBシリアルケーブルは、FTDI製のチップ、ドライバを使用する製品である事。



接続形態

Android機+USBホスト+USBシリアルケーブル+TS

 必要な物は、
  USBホストコネクタ(Amazonなどで、
  500円ぐらい)とUSBシリアルケーブル
  (REX-USB60F+加工 orTS-S-U01T

  または
  ・REX-USB60MB(TS加工、70cm)


OTGコネクタ

OTGケーブル







コネクタタイプの種類

Android機のコネクタタイプに種類があります。
充電する、コネクタ部分です。
・タイプ A 少ない

・タイプB 現在は、これが多い
  Android機を充電するケーブルのコネクタ部分が、
  この形状ならタイプBです。 台形の形状です。


  ・タイプC 今後、増えるようです。
 差込に、上下の区別がありません。
 タイプCの機種に、REX-USB60MB(TS加工、70cm)を使用する場合は
 タイプCとタイプBの変換コネクタが必要。


OTGコネクタ+REX-USB60F+TSケーブル
OTGコネクタ+REX-USB60F-25(TS加工 2.5m)お勧め


OTGコネクタ直角物+REX-USB60F+TSケーブル

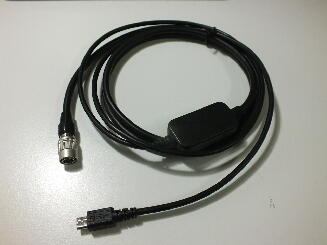

REX-USB60MB(TS加工、70cm) お勧め タイプB
ラトックシステム、REX-USB60MBは
OTG機能付きの、USBシリアルケーブルなので
このケーブルだけで、使用できます。




MicroUSB 延長ケーブル1.2m + REX-USB60MB(TS加工、70cm) お勧め
MicroUSB 延長ケーブル1.2m +OTGコネクタ+ TS-S-U01T(1.8m以内)




OTGコネクタ+ TS-S-U01T(1.8m以内)







OTGカールコード+ TS-S-U01T(1.8m以内) お勧め

ここで使用した、OTGカールコードは1.0mです。
USBから先を三脚の固定すれば、1.0m内で伸縮して使用できます。

ただ、このOTGカールコード1.0mは中国からの発送になるので、
入手に時間が掛かります。

Xperia Z Ultra での接続
OTGカールコード+ TS-S-U01T(1.8m以内) お勧め




REX-USB60MB(TS加工、70cm)  お勧め タイプB


シリアル通信なので、REX-USB60MB に Parani SD1000を接続して
BlueTooth接続もできます。
TS側の SD1000とSD1000同士をペアリングしておく。
または、TS内臓のBlueToothからペアリングしておく。





使用した、 OTGコネクタ、ケーブル 色々な種類があります。

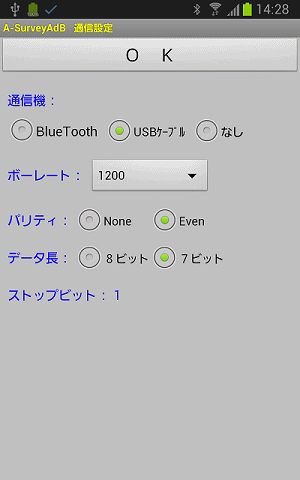

ボーレート、パリティ、データ長、ストップビットを
TS側と同じにしてください。
トプコンの、旧機種で1200,E,7,1 に固定の機種も
下記の設定でOK。



ケーブルを挿してください。
[Off]ボタンを、押すと赤色の[ON]に変わります。
[ON]ボタンを押すと、[Off]になります。
後は、通常の使い方と同じです。



注意点 USBホスト機能の有り無し

 手元の、機種で動作確認を行いました。

・SC-05D :USBホスト有り、通信OK  4.1.2

・Xperia Z3 Compact SO-02G :USBホスト有り、通信OK  4.4.4

・Xperia Z Ultra:USBホスト有り、通信OK    5.1.1

・ASUS MeMO Pad HD 7 ME173X :USBホスト無し 4.2.2


必ず、ボタンを[Off]にしてからケーブルを抜いてください。(TS側を抜くのはOK)
